對于一些流處理單元（音視頻編解碼等），需要的數據比較集中且連續。如果讓這些數據進入到Cache中，它們會把CPU需要的數據沖刷掉。而且，在較老的程序中，這些音視頻流數據不太會被CPU使用到。最早的SOC芯片中，數據流從采集接口(AD等)直接進入編解碼單元，編碼完成后通過交叉互聯總線直接送到Memory或者SD卡中存儲。后來，音視頻數據占用的帶寬變大，并且對實時性的要求更高、處理的復雜性也變高。加大輸入Buffer已經不能解決問題了。于是有了Scratch Pad。

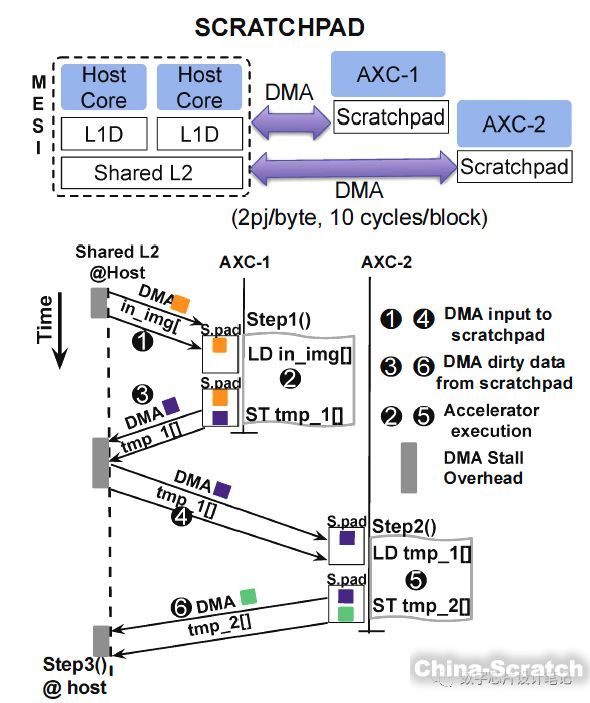

Scratch Pad比較簡單，直接通過DMA讀取一大段連續數據進入一整段存儲空間內，全部處理完之后再通過DMA送回Memory中。Scratch Pad可能會分成幾個大段，每個大段至少是幾kB大小的(整頁)，不會像Cache一樣拆成128bit/256bit的小塊。Scratch Pad和Cache系統的互聯見下圖：

使用Scratch Pad做流處理會有很大好處：

1、數據通過DMA傳輸，不會干擾Cache。

2、數據整段存取，對于Memory的連續讀寫有好處，并且不存在大量的Cache miss。

3、每個大段帶有地址標簽，不像Cache一樣每個小條Cache行就需要帶tag，節省存儲空間。

缺點：

1、與Cache共享數據較麻煩，只能通過DMA。

2、多個加速處理單元之間搬運數據耗費時間和功耗。

3、DMA調度優化基本只靠軟件，軟件優化不好的話性能大幅下降。

另外八卦一句。“針對XX運算單元的DMA訪存優化”這個題目下畢業了無數博士……

隨著應用的變化，Scratch Pad已經不能滿足使用需求。例如，原來拍視頻只需要簡單編碼/存儲。現在拍視頻需要使用CPU/AI進行物體識別、邊緣判斷；使用CPU運行拍攝程序；使用GPU/DSP進行濾鏡、光線特效處理；使用視頻編碼單元進行編碼。這種情況下，視頻數據會被多個單元使用，而且它們對時效的要求還不一樣。CPU的拍攝程序需要盡快反應，以免用戶感覺卡頓。GPU實時濾鏡也需要在較短時間內完成處理。AI的物體識別稍慢一些也不會有太大影響。而視頻編解碼可以在后面慢慢處理。針對這些應用，存儲結構也需要進行相應的調整。
